一、接地概述

接地就是将设备的某些部位、系统的某点与大地相连，其主要功能是提供一个电流的释放通道和参照基准点。按功能分类为：防雷接地、保护接地、工作接地。其作用如下：

     防止建（构）筑物被雷击

     防止静电积累造成爆炸事故

     释放电力系统短路电流，保证设备、人员安全

     提供一个系统零电位点或电路逻辑参考点

二、接地分类

▲系统接地system earthing

   电力系统的一点或多点的功能性接地。

▲保护接地protective earthing

   为了电气安全，将系统、装置或设备的一点或多点接地。

▲防雷接地lightning pritective grounding

   为雷电保护装置（避雷针、避雷线和避雷器等）向大地泄放雷电流而设置的接地。

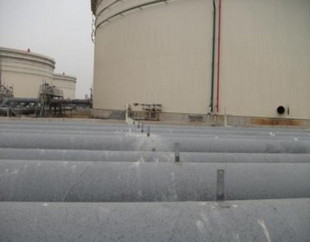

▲防静电接地static protective grounding

   为防止静电对易燃油、天然气储罐和管道等的危险作用而设置的接地。

三、接地网的技术要求

合理、有效的接地阻抗

满足设备全寿命周期内热稳定性要求的使用年限

电气连通、网络完整，形成良好的导电通道

科学合理的结构设计，满足设备故障电流和雷电流泄放时的设备和人员安全要求

四、接地网的特性参数

▲接地阻抗grounding impedance

   接地装置对远方电位零点的阻抗。数值上为接地装置与远方电位零点间的电位差与通过该接地装置流入地中电流的比值。

▲地电位升grounding potential rise

   电流经接地装置的接地体流入大地时，接地装置与参考地之间的电位差。

▲场区地表电位梯度分布surface potential distribution

   当接地短路故障电流流过接地装置时，接地装置所在场区地表面形成的电位梯度分布。地面上水平距离为1.0m的两点间电位梯度称为单位场区地表电位梯度。

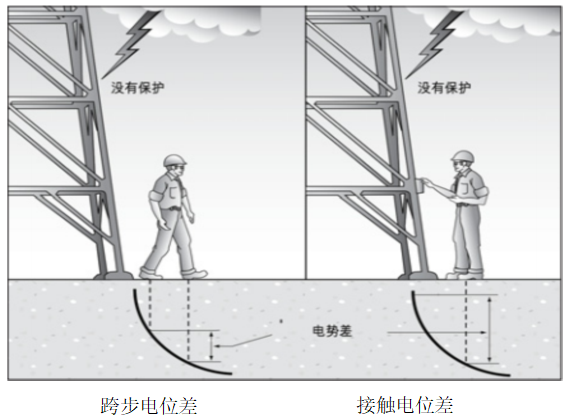

▲接触电位差touch potential difference

   接地故障（短路）电流流过接地装置时，大地表面形成分布电位，在地面上到设备水平距离为1.0m处与处于设备外壳、架构或墙壁离地面的垂直距离2.0m处两点间的电位差。

▲跨步电位差step potential difference

   接地故障（短路）电流流过接地装置时，地面上水平距离为1.0m的两点间的电位差。
